Výměnik tepla Veolia Energie do r. 2017

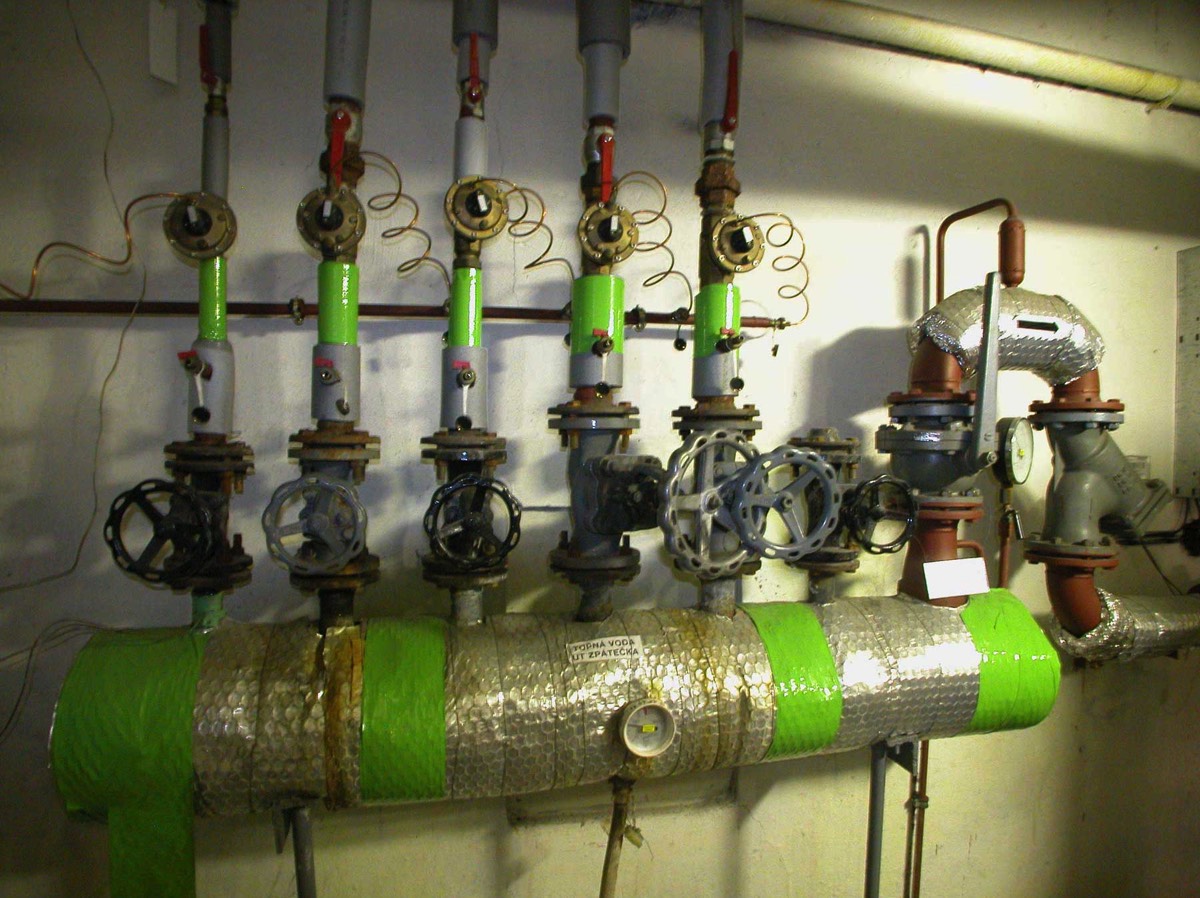

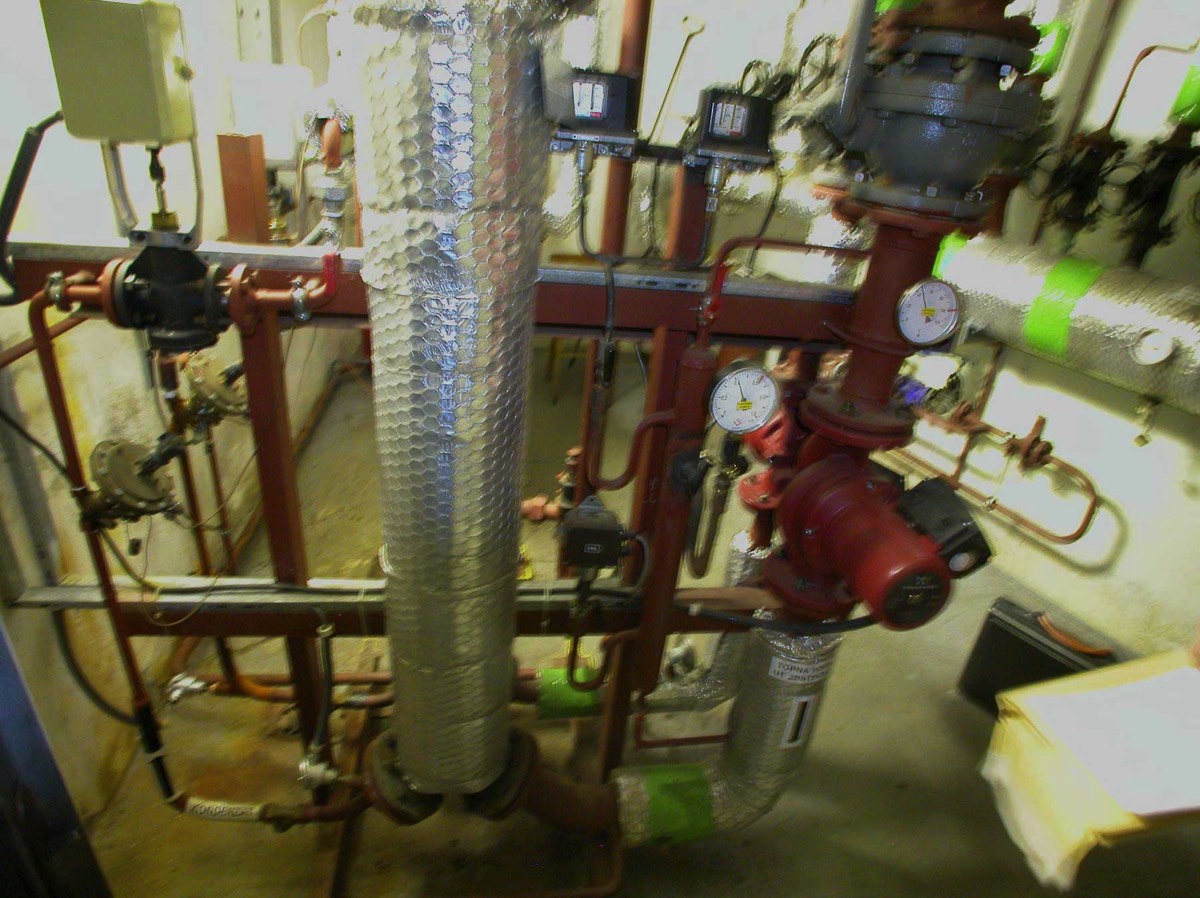

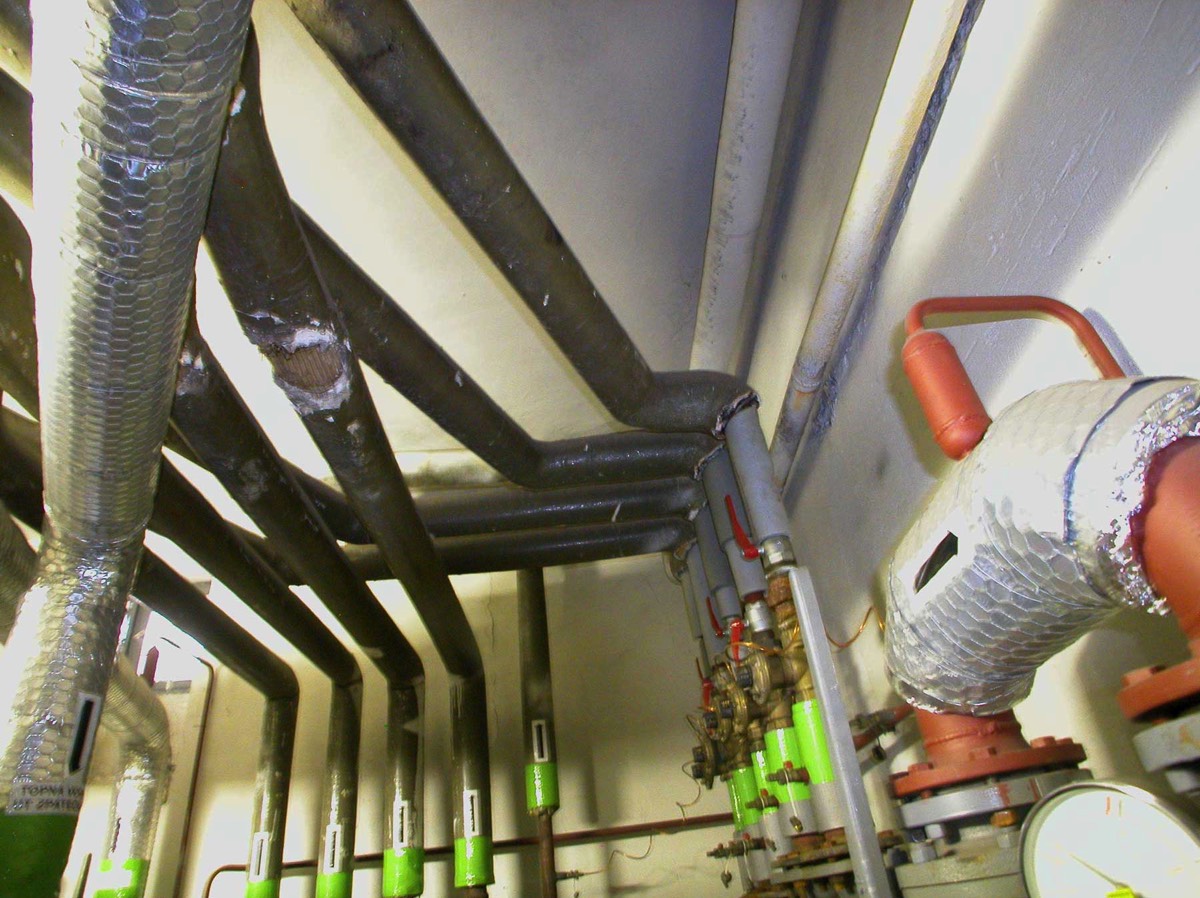

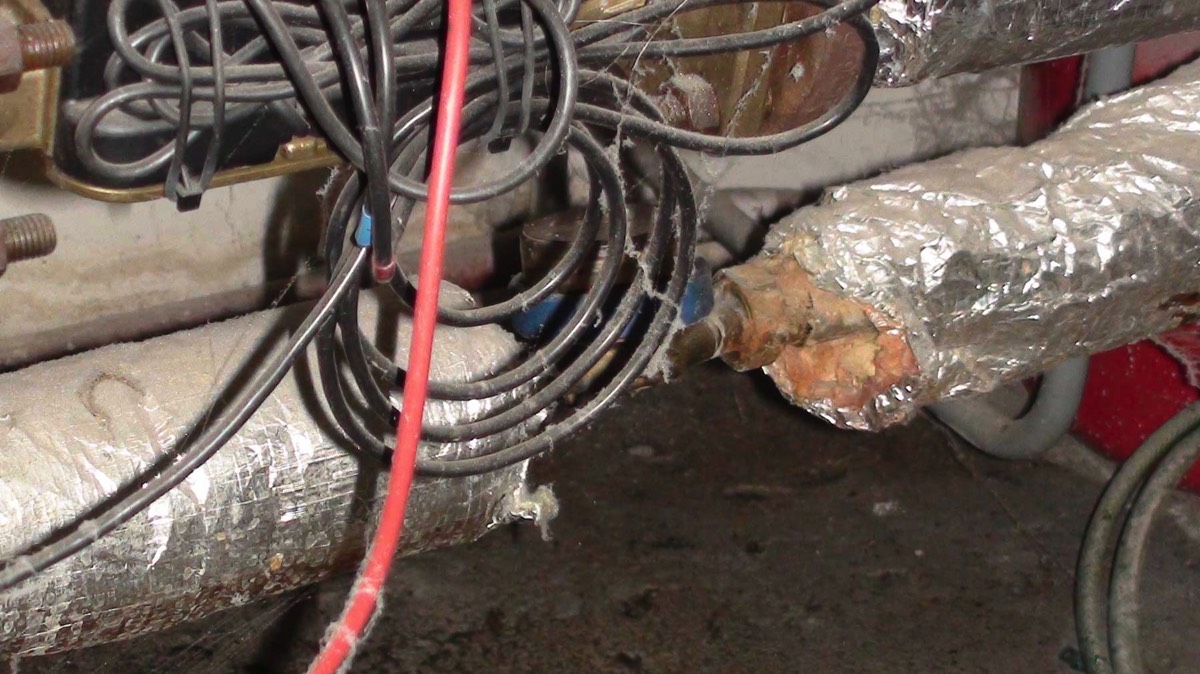

V domě byla výměníková stanice pára/teplá voda. Jednalo se o výměníkovou stanici, která byla ve vlastnictví Pražské teplárenské a.s, následně Veolia Energia a.s.Výměníková stanice sloužila pro tři objekty A, B a C. Jednalo se o výměníkovou stanici opatřenou jedním trubkovým svislým výměníkem pro ohřev topné vody a jedním trubkovým svislým výměníkem pro ohřev teplé vody užitkové. Předehřev TVU a zároveň dochlazení kondenzátu bylo zajištěno v deskovém výměníku. Topná voda připravovaná ve výměníku byla vedena do teplovodního rozděovače a sběače, kde byla rozdělena na 5 větví v provozu na sobě nezávislých. Oběh topné vody v soustavě byl zajištěn jedním oběhovým čerpadlem GRUNDFOS UPS 80-120 s konstantními otáčkami. Tlaková diference každé topné větve byla udržovaná na potřebné hodně pomocí přímočinných regulačních ventilů s umístěnými sondami vždy ve zpátečce topné větve a dále v odběrném potrubí vytaženém z rozdělovač.

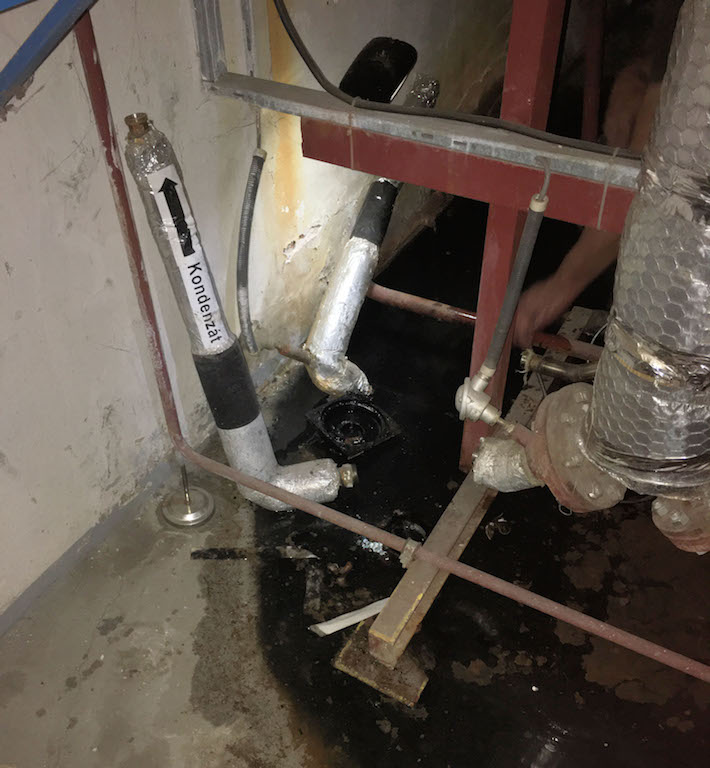

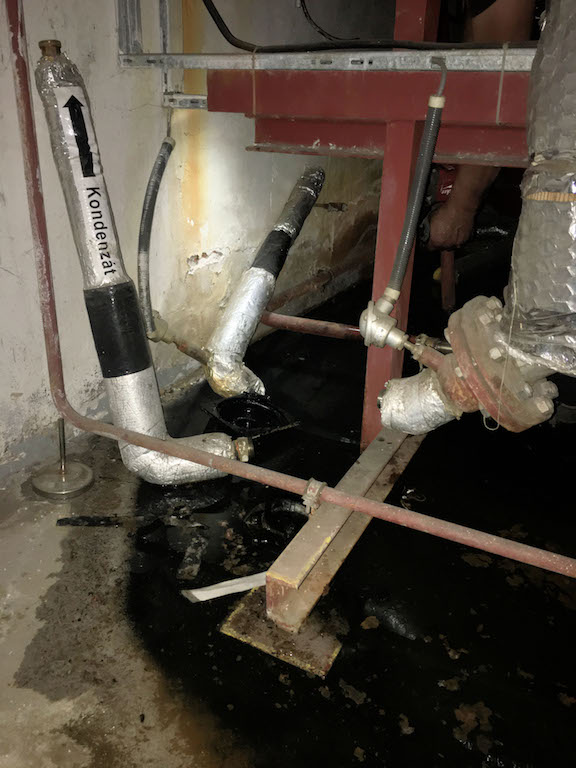

Pojištění topné soustavy bylo pojistným ventilem na výstupu z výměníku. Soustava jbyla provozována bez expanzní nádoby. Doplňování soustavy bylo přepouštěním z vodovodní sítě přes vodoměr. Cirkulace TVU byla zajištěna jedním oběhovým čerpadlem GRUNDFOS UPS 50-60 s konstantními otáčkami. Odvod kondenzátu byl zajištěn přímo přetlakem páry (parokondenzátní systém). Hranice výměníkové stanice a topné soustavy objektu byla tvořena zdmi výměníkové stanice. Topná soustava objektu byla původní (1986) s tím že, na jednotlivých topných větvích jsou osazeny uzavírací ventily a jsou dodatečně osazeny přímočinné ventily pro udržování tlakové diference. Na jednotlivých odbočkách jsou dodatečně osazeny kulové kohouty. Po provozovateli výměníkové stanice je třeba vyžadovat osazení expanzní nádoby pro topný systém pro zamezení úbytku vody v soustavě a tak častého dopouštění. Dále je nutno uvažovat s pravidelnou údržbou.
